Description

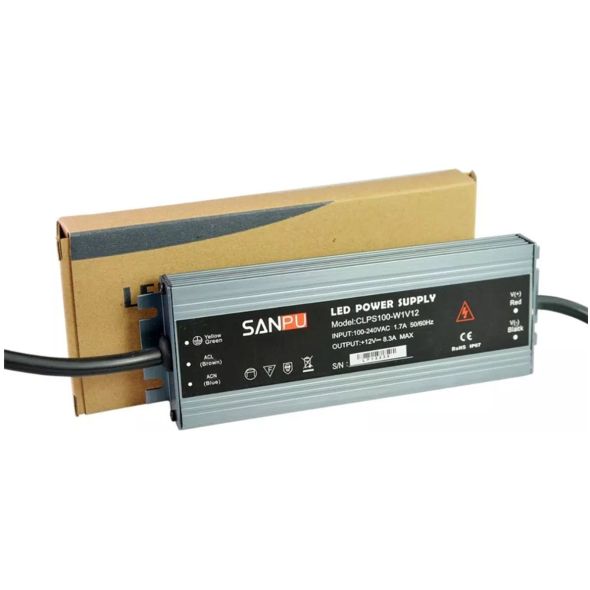

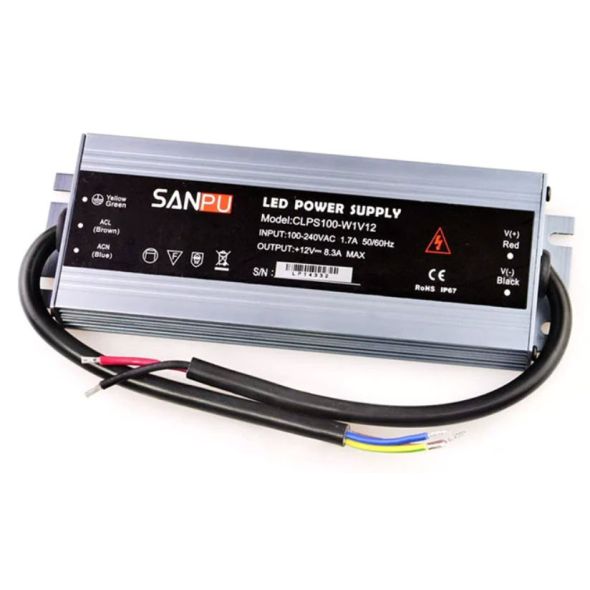

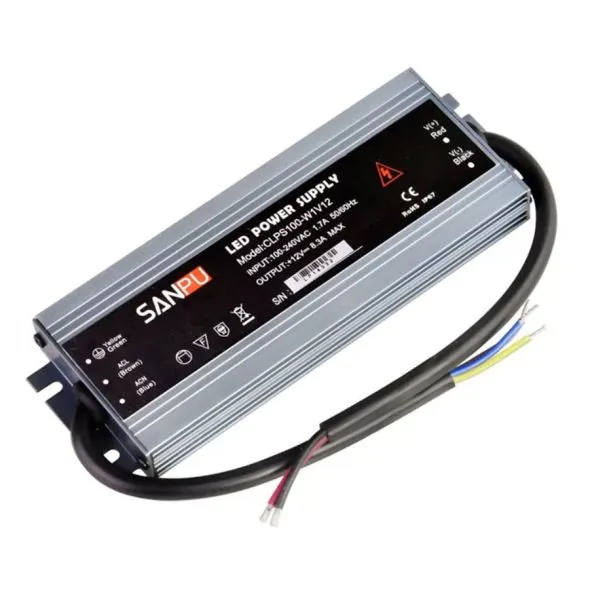

Alimentation ultra mince pour LED
Transformateur électrique basse tension permettant d'alimenter en électricité les modules LED utiliisé en enseigne et autres
- Etanchéité classe IP 67
- Format ultra mince
- Entrée: AC100-240V 50/60Hz
- Protections: surcharge - surtension - court-circuit
- Refroidissement par l'air libre - ne pas encapsuler - laisser circuler l'air
- Disponible en 45 W, 60 W, 120 W, 200 W
Dimensions et poids
- 12V 3.75A - 45W - Tension d'entrée:100V - 240V AC/Tension de sortie:12V DC - Taille:168 mm x 61 mm x 18 mm
- 12V 5A - 60W - Tension d'entrée:100V - 240V AC/Tension de sortie:12V DC - Taille:168 mm x 61 mm x 18 mm
- 12V 10A 120W - Tension d'entrée:100V - 240V AC/Tension de sortie:12V DC - Taille:179 mm x 60 mm x 18 mm
- 12V 16.6A 200W - Tension d'entrée:175V - 240V ACTension de sortie:12V DC - Taille: 237 mm x 59 mm x 33 mm
Branchement :
En entrée du côté LED
- Fil rouge = phase
- Fil noir = neutre
En sortie pour se raccoder sur le 220/240V
- Fil rouge = phase
- Fil noir = neutre
- Fil jaune/vert = terre
Comment calculer la puissance nécessaire de votre alimentation ?
Vous devez avoir une marge de sécurité de 20%.
Vous prenez la puissance de votre LED X le nombre de LED et vous ajoutez 20%
Exemple 80 led - chaque led consomme 0,60 W
Soit 80 X 0,60 X 1,2 = 57,60 W : il faudra une alimentation 60 W
ATTENTION
Vous devez suivre les instructions de votre fournisseur de LED, en général il ne faut pas mettre en série une chaine de led supérieure à 50 modules, dans ce cas le branchement sur l'alimentation se fera en parallèlle.
N'hésitez pas à nous consulter
